火灾自动报警系统有哪些核心组件？

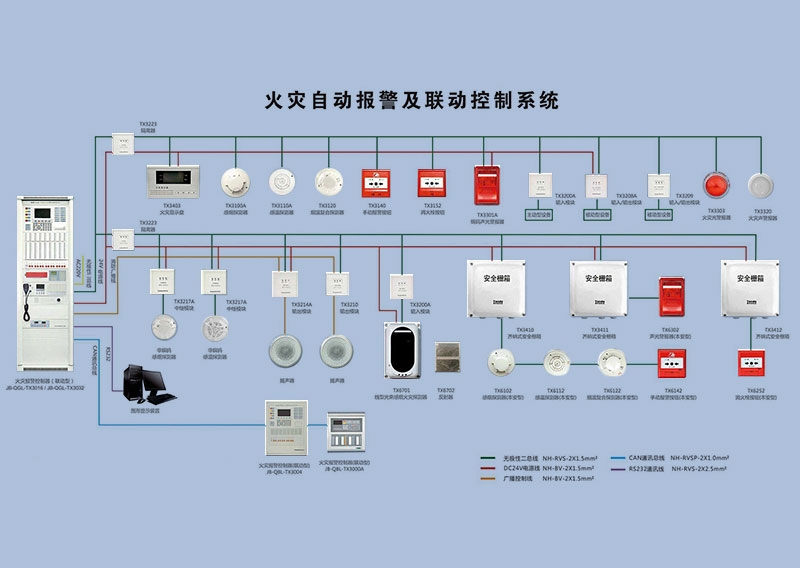

火灾自动报警系统（FAS, Fire Alarm System）是用于早期探测火灾、发出警报并联动相关消防设备的核心安稳系统，其核心组件围绕“探测-报警-联动-供电”的逻辑链条展开，以下是关键组成部分及功能说明：

一、火灾探测器

作用：系统的“感知器官”，实时监测环境中的火灾特征参数（烟、温、光、气等），将物理量转化为电信号触发报警。

主要类型：

感烟探测器：探测火灾初期产生的烟雾颗粒（非常常用）。

离子式：利用放射性元素电离空气，烟雾进入后电流变化触发报警（灵敏度高，但含放射性物质，逐步被淘汰）；

光电式：分“点型散射光”（烟雾遮挡光线使接收器信号变化）和“吸气式”（主动抽取空气样本检测，适用于高大空间/洁净场所）。

感温探测器：探测环境温度升高或温升速率。

定温式：温度达到预设阈值（如57℃、70℃）报警；

差温式：单位时间温升高于设定值（如5℃/min）报警；

差定温复合式：兼具两者特性，适用复杂环境。

火焰探测器：探测火焰的红外/紫外辐射（响应速度快，适用于易燃易爆场所、开阔空间）。

可燃气体探测器：检测燃气泄漏浓度，预防爆炸（常与FAS联动切断气源）。

复合探测器：同时监测两种及以上参数（如烟温复合），降低误报率。

二、手动火灾报警按钮

作用：人工触发报警的“紧急开关”，当人员发现火灾但探测器未动作时使用。

要求：安装在明显、易操作位置（如走廊、楼梯口），按下后向控制器发送信号，部分带电话插孔可直连消防控制室。

三、火灾报警控制器（FACU, Fire Alarm Control Unit）

作用：系统的“大脑”，负责接收、处理探测器/手动按钮的信号，判断是否火警，并发出声光报警、记录信息、联动控制其他设备。

核心功能：

信号处理：分析输入信号的真实性（区分火警/故障/屏蔽）；

报警输出：启动自身声光警报器，显示火警位置（部位、地址码）；

联动控制：向消防联动控制器发送指令（需与联动控制器配合或通过一体化主机实现）；

信息管理：存储火警、故障、操作日志；

自检与复位：定期自检系统状态，火警后可复位去掉报警。

分类：区域控制器（管理局部区域）、集中控制器（管理多个区域，用于大型建筑）、通用控制器（兼具区域/集中功能）。

四、消防联动控制器

作用：接收火灾报警控制器的指令，按预设逻辑联动控制各类消防设备，实现“报警→处置”的自动化。

联动对象及逻辑（需符合《火灾自动报警系统设计规范》GB50116）：

防排烟系统：启动排烟风机、打开排烟阀/送风口，关闭空调通风系统；

灭火系统：启动自动喷水灭火系统的电磁阀（湿式系统）或消防泵（干式/预作用系统）；启动气体灭火装置（如七氟丙烷）；

疏散引导：点亮应急照明、打开疏散通道的防火门、启动消防广播和声光警报器（强切非消防电源前需确保疏散照明正常）；

防火分隔：降下防火卷帘（分隔防火分区）、关闭防火阀；

电梯迫降：强制普通电梯停到首层并开门，消防电梯保持运行供消防员使用。

五、火灾显示盘（楼层显示器）

作用：安装于楼层或防火分区入口，直观显示本区域的火警/故障信息（如“3楼东侧烟感报警”），方便现场人员快速定位。

特点：独立于控制器，可直接接收本区域探测器的信号，增加信息可读性。

六、声光警报器

作用：发出强烈的声光信号（高分贝蜂鸣+闪烁灯光），警示现场人员立即疏散。

要求：声压级≥75dB（环境噪声≤60dB时），在非常高噪声环境（如工厂）中≥15dB above环境噪声；安装高度距地面≥2.2m，避免遮挡。

七、消防控制室图形显示装置（CRT）

作用：以电子地图形式可视化展示建筑平面图、设备位置、火警/故障状态，是消防控制室的“可视化终端”。

功能：实时更新设备状态、历史信息查询、打印报警报告，辅佐值班人员快速决策。

八、消防专门电话系统

作用：消防控制室与各关键部位（如水泵房、配电室、电梯机房、手动按钮处）的专门通信线路，确保火灾时语音联络畅通。

组成：消防电话主机（设在控制室）、固定消防电话分机（设关键部位）、消防电话插孔（与手动按钮结合）。

九、消防设备电源监控系统

作用：监测消防设备（如报警控制器、联动模块、风机、水泵）的供电状态，当电源故障（断电、欠压）时报警，确保消防设备在火灾时能正常工作。

十、电气火灾监控系统

作用：预防电气火灾的辅佐系统（常与FAS联动），监测剩余电流（漏电）、线缆温度，当高于阈值时报警，避免电气故障引发火灾。

注意：属于“电气安稳”范畴，但大型建筑的FAS常集成或联动此系统。

十一、供电系统

作用：确保系统持续运行，分为主电和备电：

主电源：AC220V市电（来自消防专门回路，不受普通用电切断影响）；

备用电源：蓄电池组（或EPS应急电源），主电故障时自动切换，确保系统工作≥3h（控制器）/≥1h（联动设备，如应急照明）。

十二、传输线路

作用：连接各组件的“神经脉络”，需满足防火、抗干扰要求：

报警总线、联动总线：采用耐火铜芯电缆（如NH-RVS）；

电源线：采用耐火电力电缆（如NH-YJV）；

通讯线路：消防电话/广播线需单独敷设，避免与其他线路共管。
